02.50.07 генартор Ван де Граафа | |

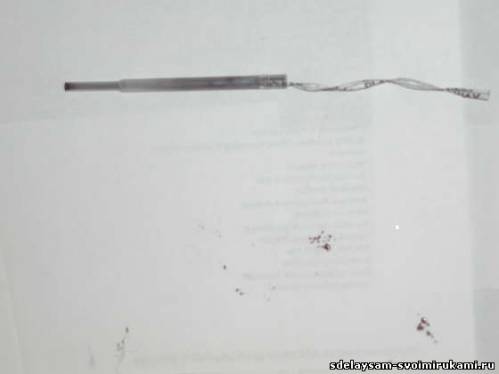

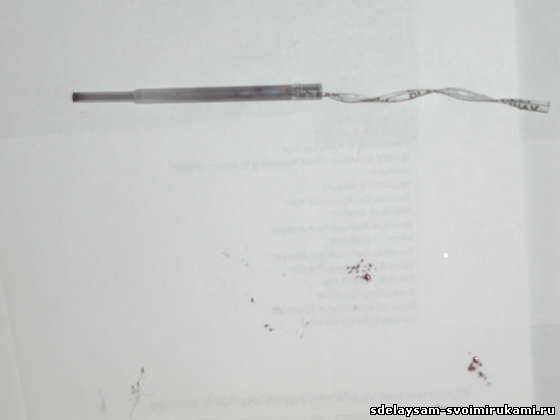

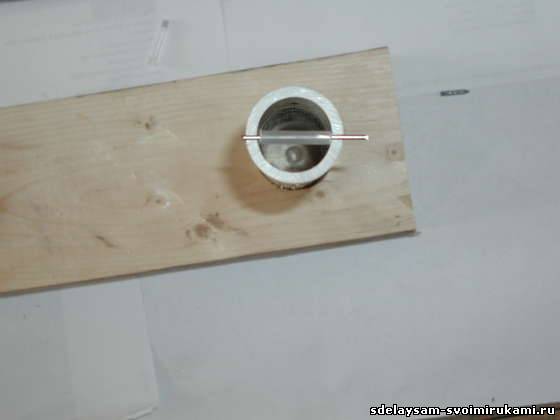

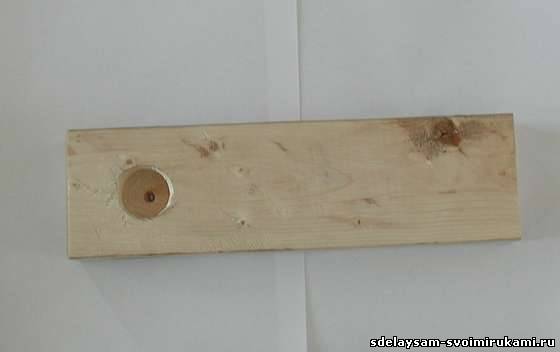

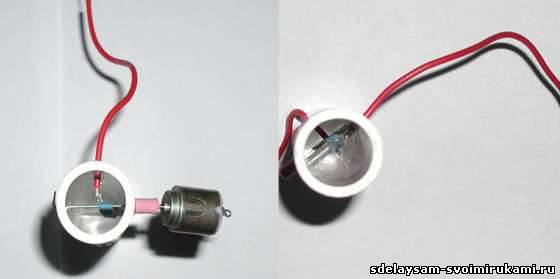

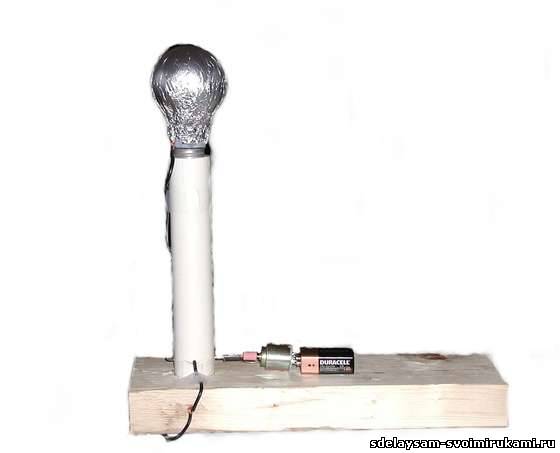

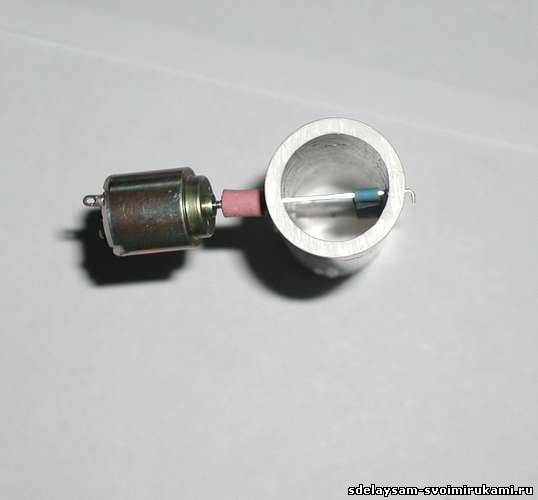

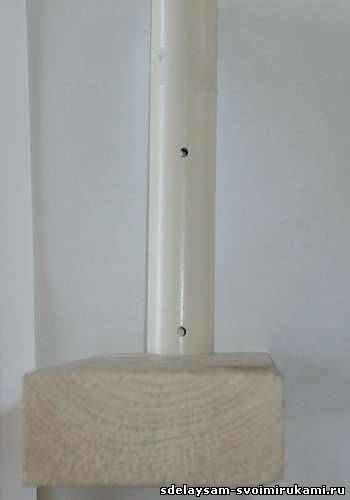

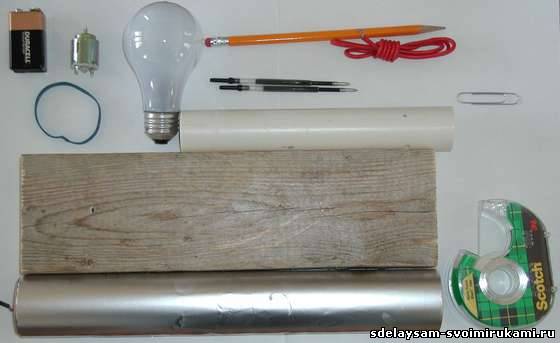

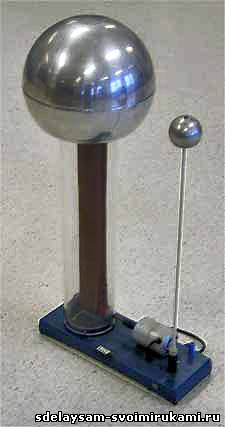

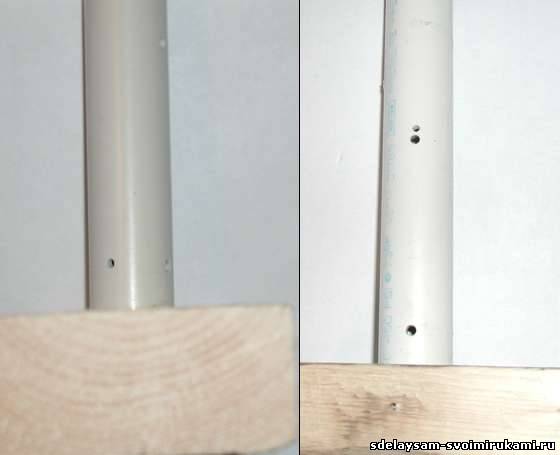

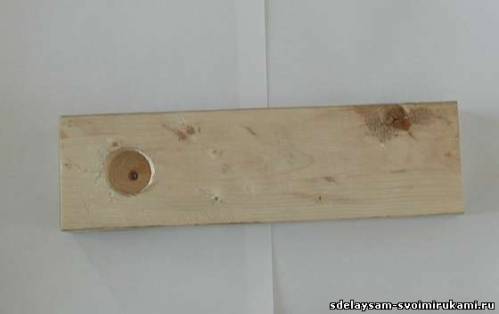

Это инструкции о том, как я построил Генератор Ван де Графа своими руками из некому ненужного мусора. Вот он на рисунке: Итак, первое, что нужно сделать, это собрать все необходимые компоненты. Они включают в себя: 1 карандаш, два старых высохших пасты, кусок трубу ПВХ, одна мертвая лампочка, длинный кусок резинки, скрепка, алюминиевая фольга, скотч, один маленький двигатель от игрушки, девятивольтовая батарея, и немного провода, ну и основание – деревянная дощечка. Все видно на фото:  Первым шагом на ваших действий станет сверления отверстия под трубку в основании основания. Нужно взять дрель с перьевым сверлом нужного диаметра, чтобы ПВХ трубка плотно входила.  Следующее, вы делаете два сквозных отверстия через обе стороны трубки. Расстояние между отверстиями такое, чтобы при вставке пасты и натягом между пастами резинки так чтоб резинка была слегка натянута. Убедитесь, что резинка сидит не слишком туго иначе она будет остановить двигатель.  Затем делаем еще два отверстия в трубке. Первое отверстие должны быть просверлено чуть выше первого на той же оси. Второе отверстие должно быть прямо перпендикулярно нижнему. Внимательно посмотрите на фото :  Теперь необходимо вытащить чернила из пасты. Я использовал ленту галстук, как те, которые приходят с мешки для мусора, чтобы очистить пасту. Что используете Вы думайте сами.  Далее вам вырезать кусок пасты по длине внутренний диаметр труб из ПВХ. Затем возьмите скрепку и вырежьте кусочек достаточной длины, так чтоб кусочек выступал из трубки как минимум на сантиметр. Смотрите фото:  Как Вы наверное догадались таких валика нам понадобится два. Перед сборкой необходимо собрать диэлектрическую ленку. Она делается из скотча и нашей резинки. Резинка обклеивается скотчем, чтоб клеящие стороны были слеины друг с другом. Можно и не обклеивать полоску скотча, а просто надеть с верху резинку для прижимку к нашим роликам. Потом возьмем ластик от карандаша и соберём нашу конструкцию как показано на рисунке ниже. Для надежности соединения супер клеем вал мотора приклеивается к ластику и скрепке.  Следующим шагом будем добавить щетки, которые собирают заряд. Нижняя кисть, как показано на картинке слева проходит через отверстие в нижней части, конечик проволоки должен быть размохрён. Вы должны убедиться, что кисти близки к резинке, но не должны прикосаться к ней. Верхняя кисть, как показано на рисунке справа проходит через верхнее отверстие.  Следующий этап и финал - обклеиваем сгоревшую лампочку куском алюминиевой фольги. Ключевую роль в обеспечении алюминиевого проводини больше заряда для того чтобы собрать его как можно больше. Потом к этой фольге на лампе подключаем верхний провод и нашу лампу-электрод вставляем на верх всей конструкции. Ну, вот что вы теперь знаете, как построить самим генератор Ван де Графа.  Вот и всё! Ну а теперь можно по играться со статическим электричеством Для справки:  Принцип действия генератора Ван де Граафа очень похож на принцип работы машины Вимсхурста, но вместо вращающихся дисков в ней используется движущийся ремень на двух шкивах. Ремень электризуется от трения о нижний шкив (в больших машинах на него подают дополнительно напряжение от высоковольтного источника, в маленьких хватает трения), а на верхнем конце ремня заряд снимается и накапливается на поверхности шара. Большие генераторы Ван де Граафа способны развивать напряжения в миллионы вольт и имеют в высоту несколько метров.  | |
|
| |
